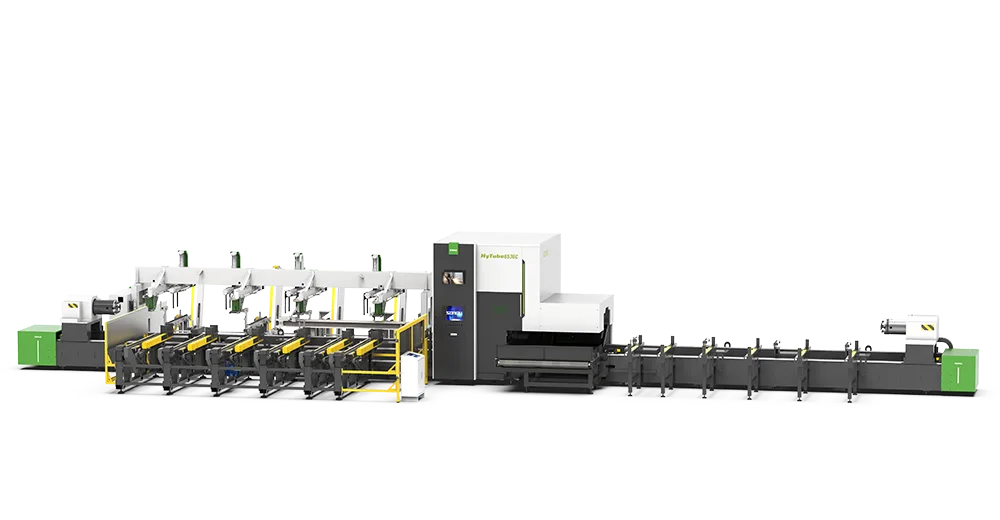

HyTube系列三卡盘光纖激光切(qie)管(guan)機
激光功率（w）
3000-12000w

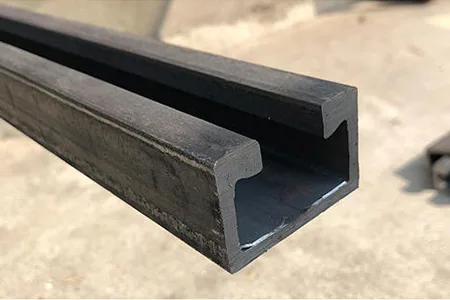

松谷激光科技HyTube系列三卡盘光(guang)纖(xian)激光切管機，三卡盘結構,雙切割工位，“零”尾料激光切管加工;具備多種切割工(gong)藝(yi)控製功能，應用於：槽鋼激光切割，方管激光切割。
- 產品優勢
- 視頻
- 详細參数
- 工藝應用
產品優勢
集衆多功能於一身，為客戶创造更多价值
-
01
三卡盘結構，雙切割工位，接近零尾料激光切管加工；
-
02
采用(yong)氣動四爪总線控製自定(ding)心卡盘，配置多功能卡爪，可夹持各類截面管材；
-
03

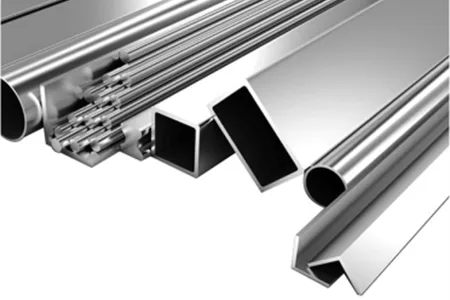

專業(ye)管(guan)材切割编程软件，支持角鋼、槽鋼、工字鋼(gang)及异形管材切割加工，能有效節省材料，提高切割效率；
-
04
采用(yong)電容式(shi)三維光纖激光切割头，感應精度高、反應灵敏、性能最為稳定可靠，尖細割嘴部分有效避讓异形截面；
-
05
具備尖角、棱边、轉角轉脉冲、多種切割工藝控製功能，保證切割尖角(jiao)轮廓断面質量和切割效率；
-
06
采用浮動式托管裝置，送管、旋轉過程始終稳固加持，避免管材下垂，確(que)保切割(ge)品質高度一致性。
-
07
床身采用整體拼焊結構，退火去除内應力，配置進口直(zhi)線滚珠导轨和 YYC 齒条，可伸縮風琴式防護罩，厚重稳固，长期使用无變形。
-
08
全自動整捆上料、成品卸料、分拣機構裝置（選配），无需人工干预，减少操作人員数量的同時提(ti)升加工效率(lv)。
详細參数
優化创新，讓產品，更快，更稳定，更放心
| 型號 | HyTube 12036 | HyTube 6536 | HyTube 9536 |
|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | φ20~φ360*12000mm | φ20~φ360*6500mm | φ20~φ360*9500mm |
| 外形尺寸(mm) | 33800×4000×3200mm | 22200×4000×3200mm | 26600×4000×3200mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大聯動速度(m/min) | 100m/min | 100m/min | 100m/min |
| 整機重量(KG) | 27000KG | 17600KG | 19800KG |
| 卡盘最大承载能力(KG) | 1000KG | 1000KG | 1000KG |
