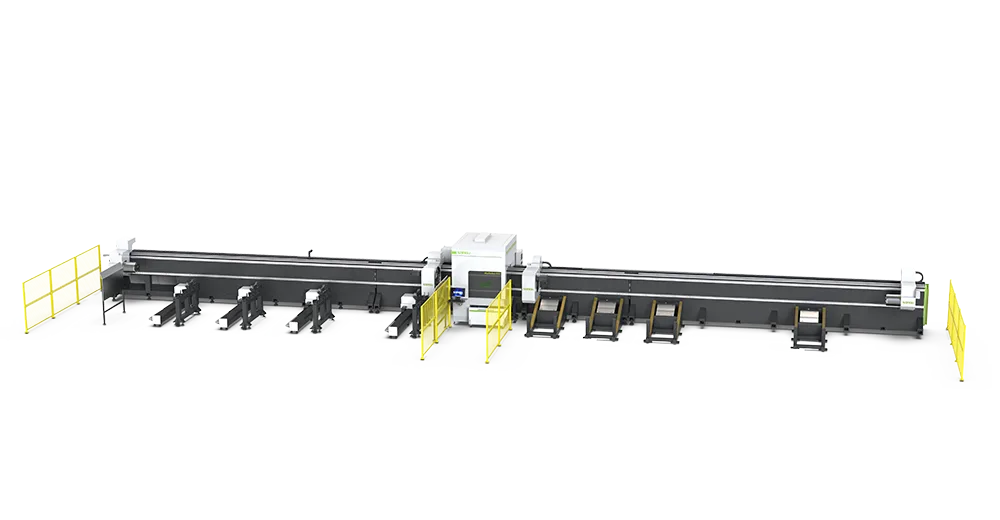

HyTube系列四(si)卡盘光纖激光(guang)切管機
激光功率（W）
3000-12000w
松谷激光科技HyTube系(xi)列四卡(ka)盘光纖激光切管機，自動夹紧氣動自定心卡盘，搭载專(zhuan)業的(de)管材切割软件，内置智能(neng)套料排版软件(jian)，全自動上下料裝置，四卡盘結構設計，應用於：圆管激光切割，方管激光切割。
- 產品優勢
- 視頻
- 详細參数

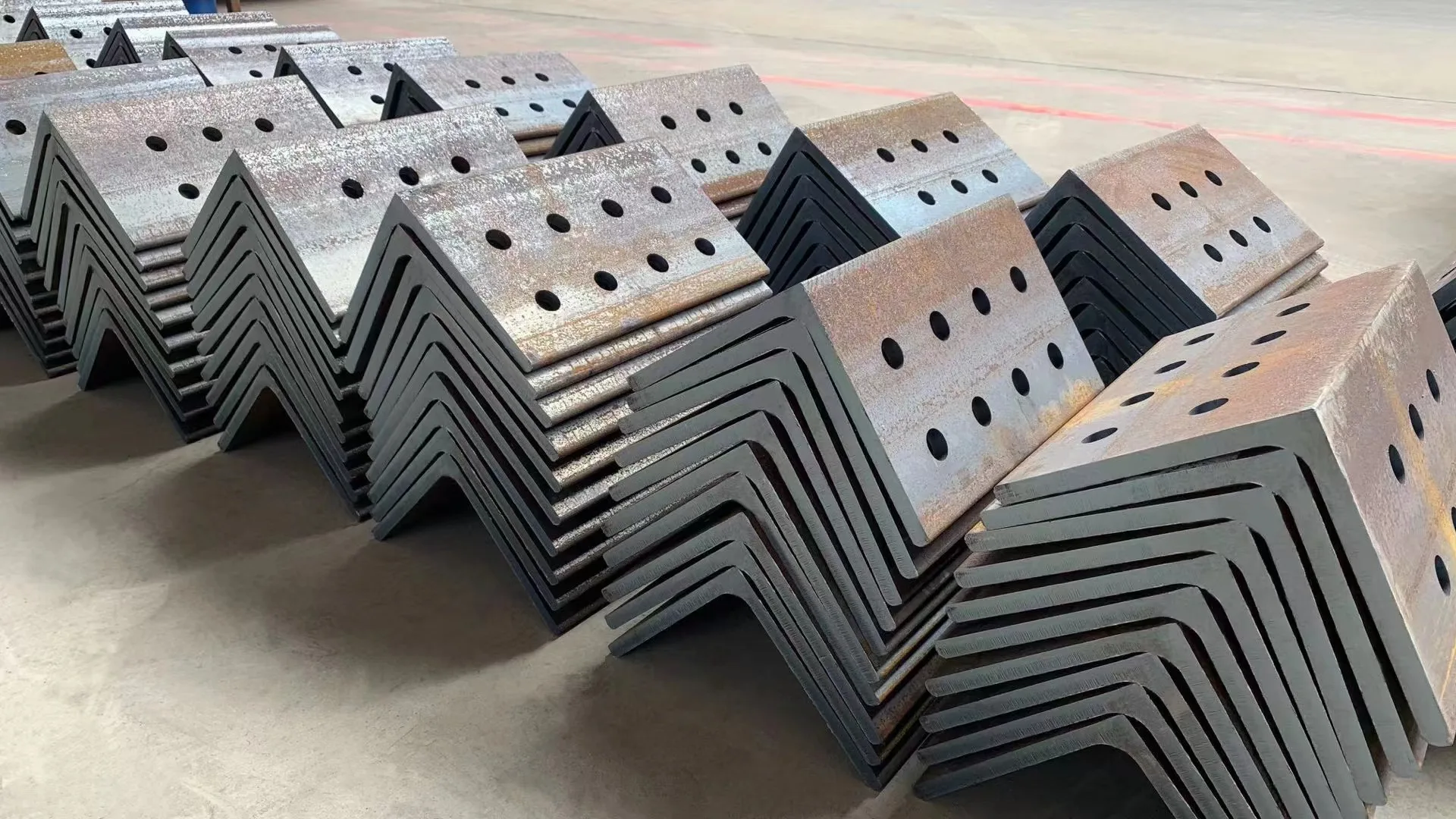

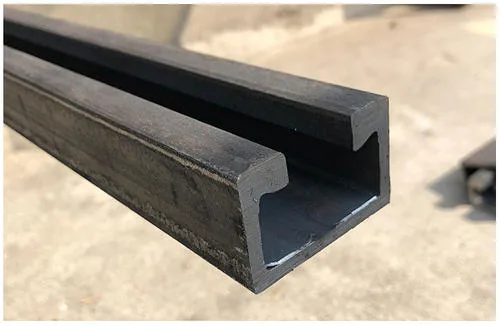

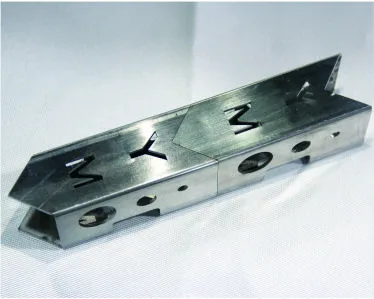

- 工藝應用
產品優勢
集衆多功能於一身，為客戶创造更多价值
-
01
自動加紧(jin)氣(qi)動自定心卡盘，夹紧過程(cheng)无需人工干预，可實現零 尾料加工，避免管材浪費；
-
02
全自動上下料裝置，整體布局紧凑合理，占地面积小，節約生 產用地，减少人工，提升生產效率；
-
03
四卡盘結構設計，四(si)個卡盘(pan)均可自由移動，合理分擔承载管材重(zhong)量，稳固加持，防止管材甩動，確保精準切割和安全(quan)下料(liao)；
-
04
搭载專業的管材切割(ge)软件(jian)，内置智能套料排版软件，適用於標準管材、型材和异型管加工，可實現全時切割、高效切割和坡口切割；
-
05
自主研发内核数控系統，支持 EtherCAT 数字总線通訊；内置完整的切割工藝数據库(ku)，可根據管材類型實現一键(jian)式設定(ding)或實時修改加工；可對接MES生產系統，實現数字化生產；
-
06
Z轴傳動采用模組驅動單元，雙滑块設計，剛性好，轻预载，有效降低高速運(yun)動中切割头的抖動(dong)，提高插补轨迹精度。
详細參数
優化创新，讓產品，更快，更稳定，更放心
| 型號 | HyTube12036 | HyTube12052 |
|---|---|---|
| 激光功率(W) | 3000-12000W | 3000-12000W |
| 最大承载(kg) | 1000kg | 1500kg |
| 加工幅面(mm) | Ф20<圆管<Ф360 口20<方管<口360 槽鋼≤36# 工字鋼≤36# | Ф30≤圆管≤Ф500 口30≤方管≤口360 槽鋼<40# 工字鋼<40# |
| 空程加速度(G) | 0.3G | 0.3G |
| 坡口加工 | ±45° | ±45° |
| 自動上料长度(mm) | 6000-12000mm | 6000-12000mm |
| 最大下料长度(mm) | 12000mm | 12000mm |
| 外形尺寸(mm) | 30400x3600x3200mm | 30400x3600x3200mm |
| 機床重量(kg) | 31500kg | 32000kg |
